LoT-41 – Радио ключ/Контролер за дистанционно управление на електроуред (до 10км разстояние) – 1 канал

Ако имате къща в планината, там, където няма интернет и покритие на мобилен оператор, а желаете да се възползвате от новите технологии и да управлявате електроуреди от разстояние, LoT-41 е вашето решение.

LoT-41 е едно канален дистанционен ключ, който позволява дистанционно да включвате или изключвате електрически уред с мощност до 3 kW, на гарантирано разстояние до 10 км.

Устройството се предлага в следната конфигурация:

1. Един мощен изход до 3 kW;

Предимства :

• Гарантиран обхват на действия 10 000 м – при пряка видимост;
• Енергонезависима памет – запомня състоянието си при спиране на тока;
• Работи без такси, без SIM карта;
• Работи без ползване на интернет;
• Радио комуникация ISM band 868 MHz, 14 dBm, LoRa модулация;

LoT-41 е едно канален дистанционен ключ, който позволява дистанционно да включвате или изключвате на електрически уред с мощност до 3 kW, на гарантирано разстояние до 10 км.

• Устрoйството е реализирано на база радио LoRa трансивър EU, стандарт 868 MHz. 2 броя , наричаме ги ПРИЕМНИК и ПРЕДАВАТЕЛ
• Радио модулите работят в ISM банд с разрешената за този банд честота и мощност.
• Разстоянието до 10 км се постига с антени, 5 dBi усилване и кръгова диаграма и почти пряка видимост. В градски условия разстоянието зависи от сградната структура и пада на 2 – 6 км.

Tx притежава един Вход – УПРАВЛЯВАЩО устройство
Rx притежава един Изход – ПОДЧИНЕНО устройство
Чувствителност на Входа : 500 ms. за Tx

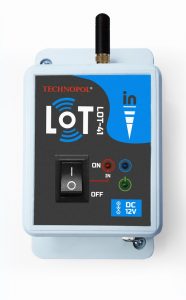

МОДУЛ 1 – Tx – управляващо устройство

Предавателят е отделен модул, предназначен за изпращане на информация. Чувствителността на входа е 500 ms.

Периодично предаване на състоянието ON/OFF – 2 мин. присветва синият светодиод

• Захранване – 5V/2A;
• 1 вход;
• 1 ключ;
• Зелен светодиод – и ндикация за захранване 5V;
• Син светодиод – индикация за излъчване. В момент на комуникация между приемника и предавателя, синият светодиод светва за ок. 2 секунди и изгасва;
• Червен светодиод – индикация за състоянието на изхода на проемника. Свети при включен изход и загасва при изключване на изхода. Когато при изключване червеният светодиод остане да свети, това означава, че комуникацията между приемника и предавателя не се осъществява по някаква причина. Пробва се отново включване и изключване. Неосъществяването на комуникацията най-често е поради поради липса на захранване от страна на приемника.

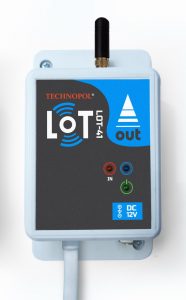

МОДУЛ 2 – Rx – подчинено устройство

Приемникът е отделен модул, предназначен за приемане на състоянието на входа от модул Предавател/Вход и да установи изхода си. Приетата команда е с потвърждение, след приемането и модулът връща отговор за нейното изпълнение.

Състоянието на изхода се запазва в енергонезависима памет. При отпадане на захранването и последващо включване, изхода остава в състояние, което е било преди отпадането на захранването.

• Захранване – 5V/2A;
• 1 изход – Нормално отворен контакт 230 V/ 16A;
• Зелен светодиод – Индикация за захранване 5V;
• Син светодиод – Индикация за комуникация с приемника;
• Червен светодиод – Индикация за състоянието на изходите.

Комплектът включва:

1. Предавател – 1 брой
2. Приемник – 1 брой
3. Антени – 2 броя
4. Адаптери – 230V/5V/2A – 2 броя.

СПЕЦИФИКАЦИИ:

• Устрoйството е реализирано на база радио LoRa трансивър EU, стандарт 868 MHz. 2 броя , наричаме ги ПРИЕМНИК и ПРЕДАВАТЕЛ
• Радио модулите работят в ISM банд с разрешената за този банд честота и мощност.
• Разстоянието до 10 км се постига с антени, 5 dBi усилване и кръгова диаграма и почти пряка видимост. В градски условия разстоянието зависи от сградната структура и пада на 2 – 6 км.
• Радио ключът може да бъде с един канал.

Принцип на работа:

• Предаването на информация е с потвърждение.
• Излъчването се индицира със светване на Индикация за излъчване.
• След излъчването, до 2 сек., трябва да се получи потвърждение от страна на Приемника/Изходи и угасва Индикация за излъчване.
• Ако не се получи потвърждение, Индикация за излъчване остава да свети.
• След 20 сек. се повтаря излъчването. Ако през това време има промяна на Входовете, то информациятае вече с новото състояние на Входовете и се инициира ново излъчване.
